Dettagli:
|
Dimensioni: | 15 pollici | Luminanza: | un ² di 400 cd/m (tipo.) |
---|---|---|---|
Rapporto di contrasto: | 800:1 (tipo.) (il TM) | Angolo di visione: | 80/80/70/80 (tipo.) (CR≥10) |
Colore di sostegno: | 262K/16.2M 63% NTSC | Fonte di luce: | WLED, ore 70K, con il driver del LED |
Frequenza fotogrammi: | 60 hz | touch-panel: | senza |
Evidenziare: | Quadro comandi di AUO,schermo dell'affissione a cristalli liquidi di auo |
descrizione 1.General

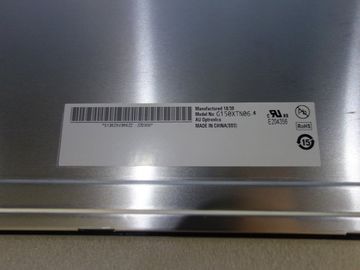

G150XTN06.0 è un display a cristalli liquidi della matrice attiva di colore composto di esposizione di TFT LCD, di circuito del driver e di sistema della lampadina.
Il formato dello schermo è inteso per sostenere XGA (1024 (H) schermo 768 (V)) e 16.2M o colori 262K di x.
Tutti i segnali in ingresso sono interfaccia di LVDS compatibile. Tutte le regole di progettazione di questo modulo possono corrispondere alla norma di PSWG.
G150XTN06.0 è progettato per le applicazioni industriali dell'esposizione.
caratteristiche 2.Display
Oggetti | Unità | Specifiche |
Diagonale dello schermo | [pollice] | 15 |
Area attiva | [millimetro] | 304,128 (H) x 228,096 (V) |
Pixel H x V | 1024x3 (RGB) x 768 | |
Passo del pixel | [millimetro] | 0,297 x 0,297 |
Disposizione del pixel | R.G.B. Banda verticale | |
Modo di esposizione | TN, normalmente bianco | |
Tensione in ingresso nominale VDD | [Volt] | tipo 3,3. |
Consumo di energia tipico | [Watt] | 8.92W |
Peso | [Grammi] | 1000g (massimo) |
Dimensione fisica | [millimetro] | 326,5 (H) x 253,5 (V) x 12,0 (D) (massimo) |
Interfaccia elettrica | LVDS | |
Trattamento di superficie | Anabbagliante | |
Colore di sostegno | 16.2M/262K | |
Funzionamento della gamma di temperature Stoccaggio (non operante) | [℃] [℃] |
-30 - +85 -30 - +85 |
Conformità di RoHS | Conformità di RoHS | |
Unità della barra luminosa | LED, sostituibile |
3. caratteristiche ottiche
Oggetto | Unità | Circostanze | Min. | Tipo. | Massimo. | Nota |
Luminanza bianca | [cd/m2] | 320 | 400 | - | 1 | |
Uniformità | % |
9 punti |
75 |
80 | |
1, 2, 3 |
Rapporto di contrasto | 400 | 800 | - | 4 | ||
Conversazione trasversale | % | - | 1,2 | 1,5 | 5 | |
Tempo di reazione | [millisecondo] [millisecondo] | Aumentare | - | 5,7 | | |
Caduta | - | 2,3 | ||||
[millisecondo] | Innalzamento + cadere | - | 8 | |||
Angolo di visione | [grado] [grado] [grado] [grado] | CR (giusto) orizzontale = 10 (andato) | 70 70 | 80 80 | - | |
Verticale (superiore) CR = 10 (più basso) | 60 70 | 70 80 | - | |||
Coordinate cromaticità/di colore (CIE 1931) Gamma di colore | | X rossa | 0,567 | 0,617 | 0,667 | |
Y rosso | 0,296 | 0,346 | 0,396 | |||
X verde | 0,286 | 0,336 | 0,386 | |||
Y verde | 0,562 | 0,612 | 0,662 | |||
X blu | 0,109 | 0,159 | 0,209 | |||
Y blu | 0,015 | 0,065 | 0,115 | |||
X bianca | 0,261 | 0,311 | 0,361 | |||
Y bianco | 0,272 | 0,322 | 0,372 | |||
60 | - |
