Dettagli:
|
Dimensioni: | A 21.5 pollici | Tipo dello schermo: | LCM, un-si TFT LCD |
---|---|---|---|
Luminanza: | un ² di 250 cd/m (tipo.) | Rapporto di contrasto: | 5000: 1 (tipo.) (il TM) |
Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Risposta: | 10/6 (tipo.) (Tr/Td) spettrografie di massa |
Retroilluminazione: | 10S7P WLED, ore 30K, con il driver del LED | Rifornimento di tensione: | 5.0V (tipo.) |
Touchscreen: | senza | Utilizzare per: | Industriale |
Evidenziare: | schermo dell'affissione a cristalli liquidi di auo,esposizione dell'affissione a cristalli liquidi di auo |
1. Descrizione generale

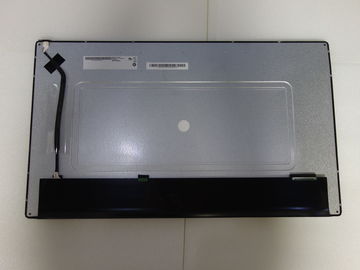

Questa specificazione si applica al modulo pollice di ampiezza G215HVN01.0 di TFT LCD di colore 21,5.
L'esposizione sostiene il HD pieno - 1920 (H) x 1080 (V) formato dello schermo e colori di 16.7M (dati dei bit di RGB 8).
Tutti i segnali in ingresso sono interfaccia a doppio canale di LVDS.
Il bordo di driver del LED è incluso. G215HVN01.0 è progettato per le applicazioni industriali dell'esposizione.
caratteristiche 2.Display
OGGETTI | Unità | SPECIFICHE |
Diagonale dello schermo | [millimetro] | 546,86 (21,53") |
Area attiva | [millimetro] | 476,64 (H) x 268,11 (v) |
Pixel H x V | 1920 (x3) x 1080 | |
Passo del pixel | [um] | 248,25 (per una triade) ×248.25 |
Disposizione del pixel | R.G.B. Banda verticale | |
Modo di esposizione | Modo di VA, normalmente nero | |
Luminanza bianca (centro) | [cd/m2] | 300 (tipo.) |
Rapporto di contrasto | 5000 (tipo.) | |
Tempo di reazione ottico | [millisecondo] | 25 spettrografia di massa (tipo., inserita/disinserita) |
Tensione in ingresso nominale | [Volt] | +5,0 V |
Tensione in ingresso della lampadina | [Volt] | +12,0 V |
Consumo di energia | [Watt] | 19,82 W (tipo. Cellula 3,5 + LED 16,32) (con il bordo di driver del LED, tutto il modello bianco) |
Peso | [Grammi] | 1.850 (± 185 g) |
Dimensione fisica | [millimetro] | 495,6 (W) × 292,2 (H) × 12,7 (D) |
Interfaccia elettrica | LVDS a doppio canale | |
Colore di sostegno | colori di 16.7M (bit di RGB 8) | |
Trattamento di superficie | Anabbagliante, 3H | |
Funzionamento della gamma di temperature Stoccaggio (non operante) |
[Oc] [Oc] |
0 - +60 -20 - +60 |
Conformità di RoHS | Conformità di RoHS | |
Conformità di TCO | Conformità di TCO 5,1 |
caratteristiche 3.Optical
Oggetto | Unità | Circostanze | Min. | Tipo. | Massimo. | Nota |
Angolo di visione |
[grado] | CR (giusto) orizzontale = 10 (andato) |
75 75 |
89 89 |
- - |
1, 2 |
[grado] |
Verticale (superiore) CR = 10 (più basso) |
75 75 |
89 89 |
- - |
||
Rapporto di contrasto | Di direzione normale | 3000 | 5000 | - | 3 | |
Tempo di reazione |
[millisecondo] |
Sollevando tempo (TrR) | - | 20 | 25 | |
Tempo di caduta (Trf) | - | 5 | 10 |
4 |
||
Innalzamento + cadere | - | 25 | 35 | |||
Coordinate cromaticità/di colore (CIE) |
X rossa | 0,589 | 0,639 | 0,689 |
5 |
|
Y rosso | 0,283 | 0,333 | 0,383 | |||
X verde | 0,253 | 0,303 | 0,353 | |||
Y verde | 0,573 | 0,623 | 0,673 | |||
X blu | 0,105 | 0,155 | 0,205 | |||
Y blu | 0,000 | 0,048 | 0,098 | |||
Il colore coordina il bianco (CIE) | X bianca | 0,263 | 0,313 | 0,363 | ||
Y bianco | 0,279 | 0,329 | 0,379 | |||
Luminanza centrale | [cd/m2] | 240 | 300 | - | 6 | |
Uniformità di luminanza | [%] | 75 | 80 | - | 7 | |
Diafonia (in 60Hz) | [%] | 1,5 | 8 | |||
Luce intermittente | dB | -20 | 9 |
