Dettagli:
|
Dimensioni: | A 22,9 pollici | Tipo: | Un-si TFT LCD, LCM |
---|---|---|---|
Luminanza: | un ² di 500 cd/m (tipo.) | Rapporto di contrasto: | 1000:1 (tipo.) (il TM) |
Angolo di visione: | 89/89/89/89 (tipo.) (CR≥10) | Modo operativo: | AHVA, normalmente nero, Transmissive |
Fonte di luce: | WLED, ore 50K, con il driver del LED | Frequenza fotogrammi: | 60 hz |
touch-panel: | senza | Progettato per: | Antivari allungato |
Evidenziare: | schermo dell'affissione a cristalli liquidi di auo,esposizione dell'affissione a cristalli liquidi di auo |
descrizione 1.General

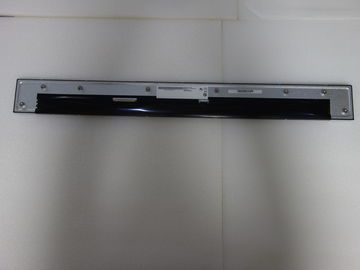

Questa specificazione si applica 22,9 al modulo pollice di ampiezza G229HAN01.0 di colore AHVA TFT LCD (del tipo di IPS).
L'esposizione sostiene il FHD [1920 (H) formato dello schermo 165 di x (V)] e colori di 16.7M (allini il bit 8). Tutti i segnali in ingresso sono interfaccia di LVDS comaptible.
caratteristiche 2.Display
OGGETTI | Unità | SPECIFICHE |
Diagonale dello schermo | [millimetro] | 581,01 (22,9") |
Area attiva | [millimetro] | 578,88 (H) x 49,7475 (v) |
Pixel H x V | 1920x165 | |
Passo del pixel | [um] | 301,5 × 301,5 |
Disposizione del pixel | R.G.B. Banda verticale | |
Modo di esposizione | Modo di AHVA, normalmente nero | |
Luminanza bianca (centro) | [cd/m2] | 500 cd/m2 (tipo.) |
Rapporto di contrasto | 1000 (tipo.) | |
Tempo di reazione ottico | [millisecondo] | 25ms |
Tensione in ingresso nominale VDD | [Volt] | 5V (tipo) |
Consumo di energia (linea di VDD + linea del LED) | [Watt] | 7.53W |
Peso | [Grammi] | 460 (tipo) |
Dimensione fisica | [millimetro] | 587,08 (H) x 62,05 (v) x10.21 (D) tipo |
Interfaccia elettrica | Singolo LVDS | |
Colore di sostegno | i colori di 16.7M, allineano il bit 8 | |
Trattamento di superficie | Anabbagliante, 3H | |
Conformità di RoHS | Conformità di RoHS | |
Funzionamento della gamma di temperature Stoccaggio (trasporto) |
[Oc] [Oc] |
0~ 50 -20~ 60 |
caratteristiche 3.Optical
Oggetto | Unità | Circostanze | Min. | Tipo. | Massimo. | Nota |
Angolo di visione |
[grado] | CR (giusto) orizzontale >10 (lasciato) | 89 89 | - | | |
(Su) CR verticale > 10 (giù) | 89 89 | - | ||||
Rapporto di contrasto | Di direzione normale | 800 | 1000 | - | 3 | |
Tempo di reazione |
[millisecondo] | Sollevando tempo (TrR) | 13 | | ||
Tempo di caduta (TrF) | 12 | |||||
Innalzamento + cadere | 25 | |||||
Coordinate cromaticità/di colore (CIE) | X rossa | TBD | TBD | TBD | | |
Y rosso | TBD | TBD | TBD | |||
X verde | TBD | TBD | TBD | |||
Y verde | TBD | TBD | TBD | |||
X blu | TBD | TBD | TBD | |||
Y blu | TBD | TBD | TBD | |||
Il colore coordina il bianco (CIE) | X bianca | TBD | TBD | TBD | ||
Y bianco | TBD | TBD | TBD | |||
Luminanza centrale | [cd/m2] | 400 | 500 | 6 | ||
Uniformità di luminanza | [%] | 70 | 75 | 7 | ||
Gamma di colore | % | 72 |
4.Materials
4,1 tossicità
Non ci saranno materiali cancerogeni utilizzati dovunque nel modulo dell'esposizione. Se i materiali tossici sono usati, saranno esaminati ed approvati dal tossicologo responsabile di AUO.
4,2 infiammabilità
Tutte le componenti compreso le componenti elettriche che non incontrano il grado UL94-V1 di infiammabilità nel modulo realizzeranno il processo di approvazione di eccezione di valutazione di infiammabilità.
Il circuito stampato sarà fatto da 94-V1 valutato materiale o migliorare. La valutazione reale di infiammabilità dell'UL sarà stampata sul circuito stampato.
